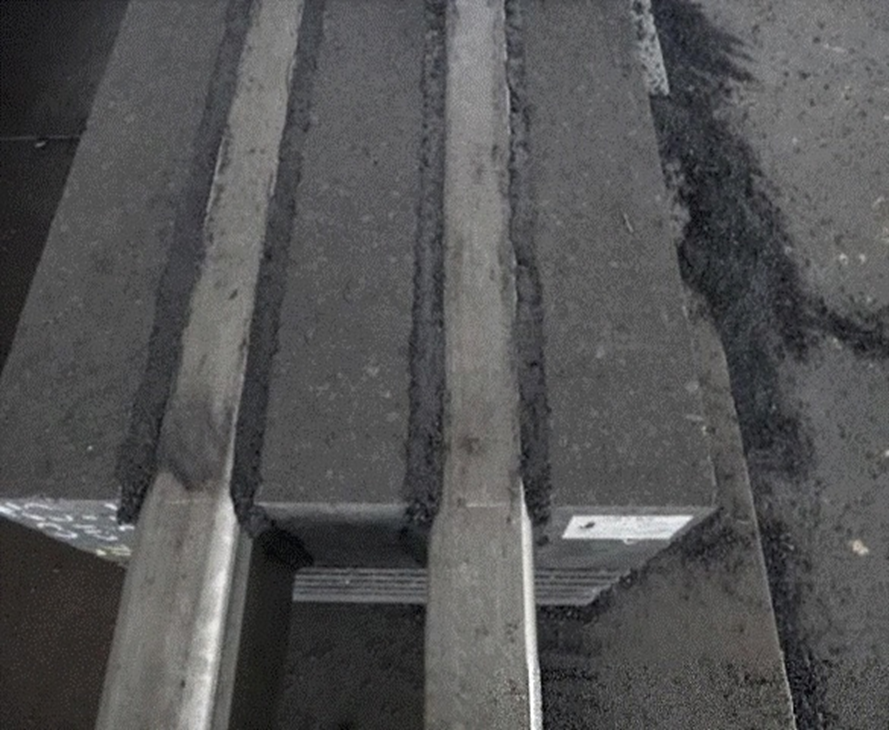

冷搗糊是專門為鋁電解槽陰極炭塊研發(fā)的一種糊料，用以填充陰極周邊大縫、碳間縫以及連接陰極鋼棒與陰極炭塊。這種糊料在焙燒的過程中體現(xiàn)很好的高溫線變化，線收縮率小于0.15%。在陰極施工的過程中，溫度窗口很寬，可以適應(yīng)17-42度的環(huán)境溫度。施工時(shí)炭塊不用加熱，不用噴粘結(jié)劑，施工過程簡(jiǎn)單，施工質(zhì)量容易保證。
|
高導(dǎo)電鋼棒糊（鋁用陰極冷搗糊) |
|
|
成分 |
|
|
電煅煤(石墨化程度30-40%) |
80-90% |
|
粘結(jié)劑 |
10-20% |
|
未焙燒糊料 |
|
|
體積密度 |
1580kg/m3 |
|
950℃焙燒后 |
|
|
焙燒后熱失重 |
10% |
|
線收縮（20℃-950℃） |
0.15% |
|
熱膨脹系數(shù)（950℃-20℃） |
4.5×10-6/K |
|
體積密度 |
1.42g/cm3 |
|
開孔孔隙度 |
23% |
|
抗壓強(qiáng)度 |
14-20MPa |
|
電阻率 |
45μΩm |
|
灰分 |
5.50% |
|
熱電導(dǎo)率 |
10 W/mK |
|
建議儲(chǔ)存在30 ℃有遮陽(yáng)的環(huán)境下，儲(chǔ)存壽命12個(gè)月。 |
|
|
施工溫度范圍：25℃ |
|
